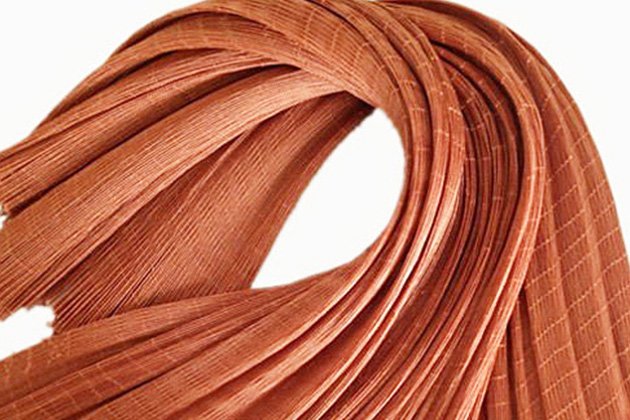

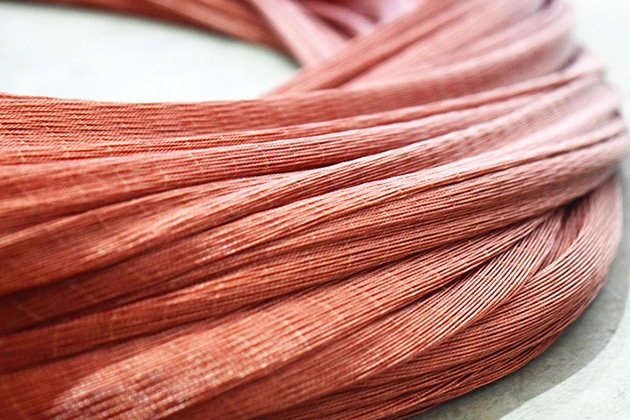

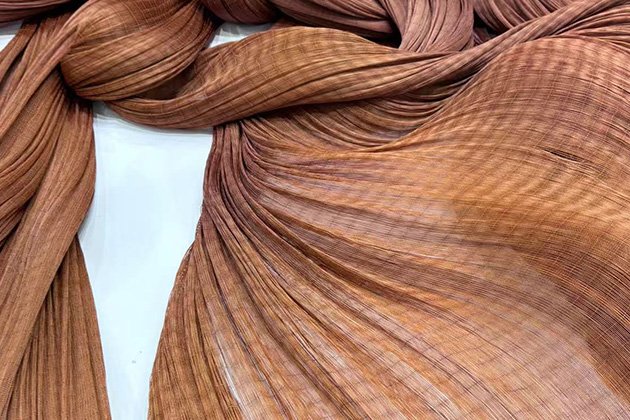

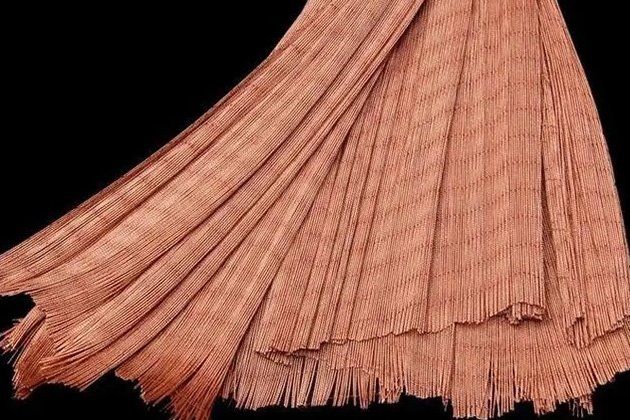

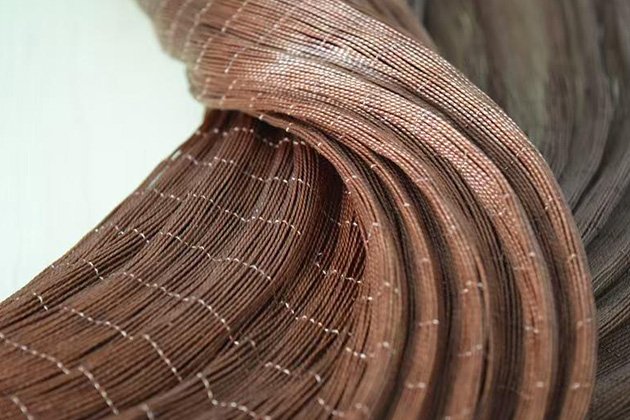

Ткань для шин из нейлона 66

(235 дтекс/1)

(470 дтекс/1)

(930 дтекс/1)

(1400 дтекс/1)

(1870 дтекс/1)

Средняя прочность на разрыв

N/конец

30

30

67

98

127

Удлинение при определенной нагрузке

%

10±2

10±2

7,5±1,0

7,5±1,0

8,0±1,0

(11,2 с.ш.)

(22.2 с.ш.)

(22,6 с.ш.)

(33С)

(44,1 с.ш.)

Адгезия (H-тест)

Н/см

13

20

49

64

78

Прочность на разрыв CV

%

5

5

5

5

5

Относительное удлинение при разрыве

%

20+3

20+3

20+2

20+2

20+2

Удлинение при разрыве CV

%

7.5

7.5

7.5

7.5

7.5

Подбор погружного датчика

%

4,5+1,5

4,5+1,5

4,5+1,5

4,5+1,5

4,5+1,5

Диаметр

мм

0,15+0,03

0,27+0,03

0,32+0,03

0,43+0,03

0,50+0,03

Крутить

Одиночный(Z)

Т/10см

35+1,5

21+1,5

21+1,5

19+1.0

16+1.0

Плитвист(С)

/

/

/

/

/

Усадка при горячем воздухе 160℃×2мин x 0,05cN/dtex (макс.)

%

4.5

4.5

4

4

4

Содержание влаги (макс.)

%

1

1

0,8

0,8

0,8

(930 дтекс/2)

(1400 дтекс/2)

(1870 дтекс/2)

(2100 дтекс/2)

Средняя прочность на разрыв

N/en d

137.2

211.7

280

310

Удлинение при определенной нагрузке

%

8,5±0,8(44,1 Н)

8,5±0,8(66,6Н)

8,7±0,8 (88,2Н)

9,0±0,8 (100 Н)

Адгезия (H-тест)

Н/см

107.8

137.2

156.8

166.8

Прочность на разрыв CV

%

5.0

5.0

5.0

5.0

Относительное удлинение при разрыве

%

20,5±2

21,5±2

22±2

22±2

Удлинение при разрыве CV

%

7.5

7.5

7.5

7.5

Подбор погружного датчика

%

5.0+1.0

5.0+1.0

5.0+1.0

4,5+1,0

Диаметр

мм

0,53±0,05

0,65±0,05

0,74±0,05

0,78±0,05

Крутить

Одинарный (Z)

Т/10см

46±1,5

37±1,5

32±1,5

32±2,0

Скручивание слоев (S)

46±1,5

37±1,5

32±1,5

32±2,0

Усадка при горячем воздухе 160℃×2мин x0,05cN/dtex (макс.)

%

5.0

5.0

5.0

5.5

Содержание влаги (макс.)

%

1.0

1.0

1.0

1.0
