Ткань кордная полиэстеровая для шин

ПОИСК

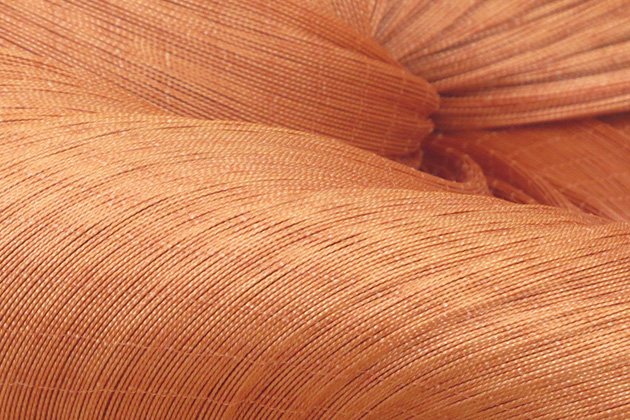

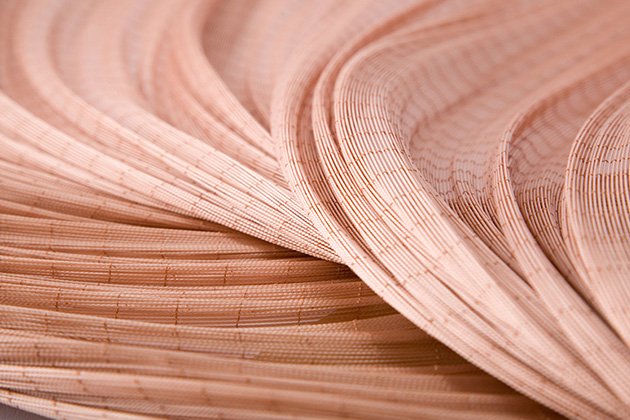

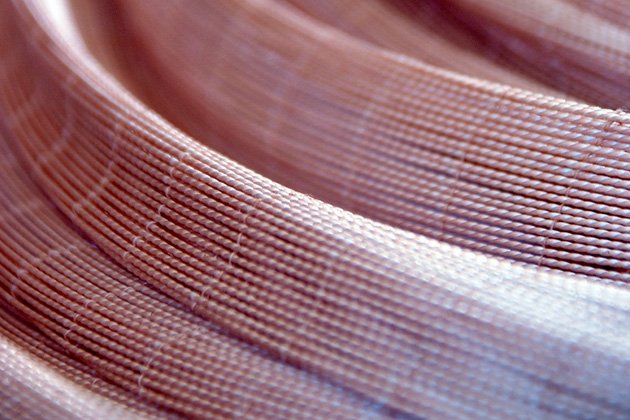

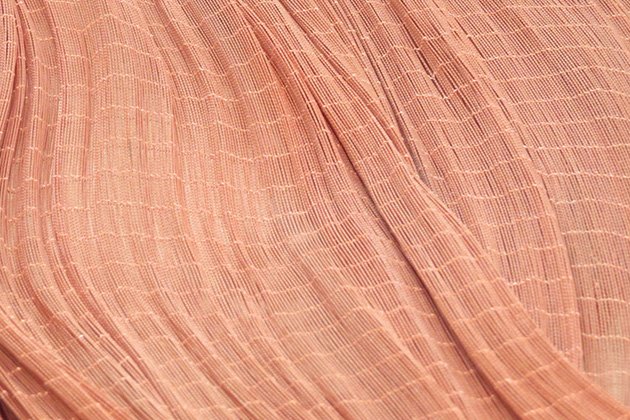

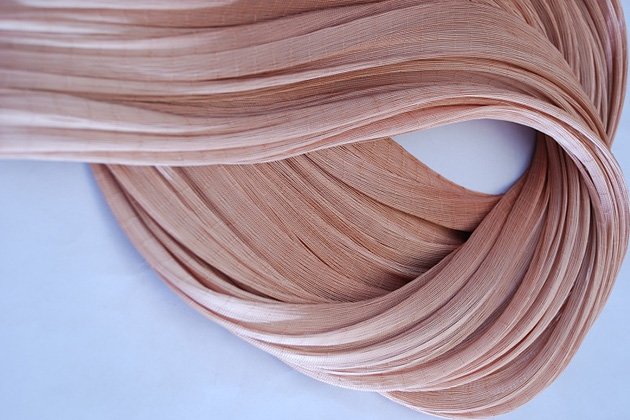

Ткань кордная полиэстеровая для шин

Описание продукта:

Ткань для шинного корда из полиэстера HT-HMLS — это тканый материал с очень низкой плотностью утка. Подобно шторам, нити основы несут нагрузку, а нити утка поддерживают их положение.

Запросить Корзина

Подробности

Наша кордная ткань из полиэстера HT-HMLS (высокая прочность – высокий модуль упругости – низкая усадка) представляет собой вершину технологий армирования шин. Специально разработанная для критически важных компонентов шин, эта передовая ткань обеспечивает идеальный баланс прочности, стабильности и долговечности, необходимый для современного производства радиальных шин.

Ниже приведены технические характеристики кордной ткани из полиэстера HT-HMLS.

Для получения более подробной информации свяжитесь с нами.

Мы предлагаем услуги по изготовлению на заказ. Сообщите нам ваши требования, и мы изготовим для вас продукцию.!

ПРЕДМЕТЫ	ОБЪЕДИНЯЙТЕСЬ		1000D/2 (1100 дтекс/2)	1000D/3 (1100 дтекс/3)	1300Д/2 (1440 дтекс/2)	1300Д/3 (1440 дтекс/3)	1500Д/2 (1670 дтекс/2)	1500D/3 (1670 дтекс/3)	2000Д/2 (2200 дтекс/2)
Прочность на разрыв ≥	N/конец		140	205	180	260	205	305	280
Удлинение при 44,1 Н	%		4,5±1,0
Удлинение при 58,0 Н	%				4,5±1,0
Удлинение при 66,6 Н	%			4,5±1,0			4,5±1,0
Удлинение при 88,2 Н	%					4,5±1,0			4,5±1,0
Удлинение при 100 Н	%							4,5±1,0
Адгезия (H-тест) ≥	Н/см		125	140	135	165	140	180	170
Разница прочности на разрыв	%		4	4	4	4	4	4	4
Разница в удлинении при разрыве	%		5	5	5	5	5	5	5
Подбор погружного датчика	%		2,5±1	2,5±1	2,5±1	2,5±1	2,5±1	2,5±1	2,5±1
Относительное удлинение при разрыве	%		14	14	14	14	14	14	14
Диаметр	мм		0,56±0,03	0,66±0,03	0,61+0,03	0,74+0,03	0,66+0,03	0,81+0,03	0,75+0,03
Кручение сложения(S)	Т/10см		45±1,5	37±1,5	47±1,5	33±1,5	37±1,5	31±1,5	33±1,5
Усадка на горячем воздухе 177°C x 2 мин x 0,05 сН/дтекс	%	Ткань кордная полиэстеровая STD	3	3	3	3	3	3	3
Усадка на горячем воздухе 177°C x 2 мин x 0,05 сН/дтекс	%	Ткань для шинного корда из полиэстера HMLS	2	2	2	2	2	2	2
Удлинение при разрыве уточной нити ≤	%		100	100	100	100	100	100	100
