Стирол-бутадиеновый каучук,sbr

ПОИСК

Стирол-бутадиеновый каучук,sbr

Описание продукта:

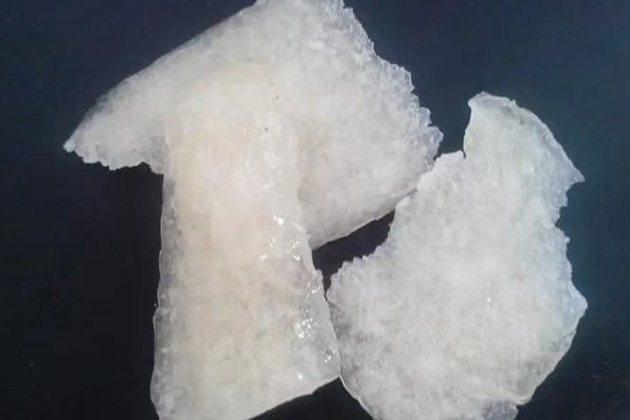

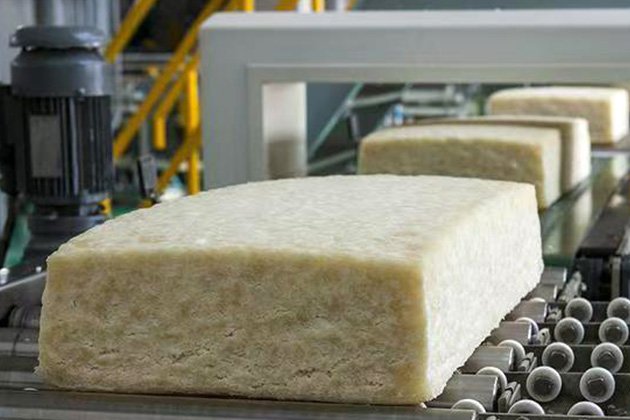

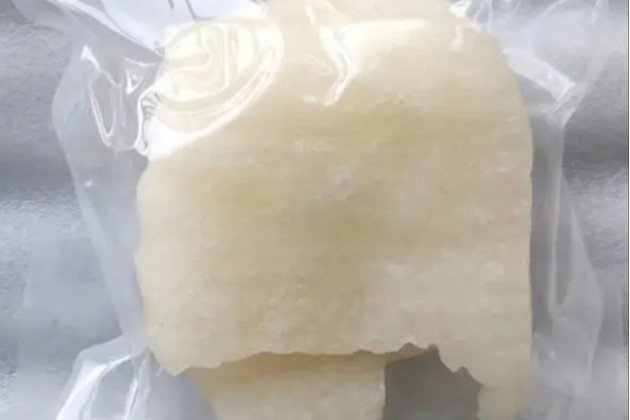

Стирол-бутадиеновый каучук (SBR) — это высокоэффективный синтетический каучук, получаемый путем сополимеризации стирола и бутадиена. SBR отличается исключительной износостойкостью, долговечностью и экономической эффективностью, что делает его универсальным выбором для различных отраслей промышленности.

Запросить Корзина

Подробности

Его физические, структурные и технологические свойства, а также эксплуатационные характеристики сопоставимы с натуральным каучуком, обладая даже более высокими характеристиками в таких ключевых областях, как термостойкость, устойчивость к старению и скорость вулканизации.

Свяжитесь с нами для получения более подробной информации. Мы предлагаем индивидуальный подход. Сообщите нам о ваших потребностях, и мы изготовим для вас продукцию!

СБР1500
Элемент		Стандарт метода	Индекс качества
Элемент		Стандарт метода	Высококлассный продукт	Первоклассный продукт	Квалифицированный продукт
Волатильность,%		Метод GB/T6737-86A	≤0,75	≤1.00	≤1.30
Общая зола,%		ГБ/Т6736-86	<1.00	<1,50	≤1,50
Органическая кислота,%		ГБ/Т8657-88	5.00-7.25	5.00-7.25	5.00-7.25
Мыло,%		ГБ/Т8657-88	≤0,50	≤0,50	≤0,50
Связанный стирол,%		ГБ/Т8658-88	22,5-24,5	22,5-24,5	22,5-24,5
Сырой Муни ML (1+4) 100℃		ГБa/Т1232-82	46-58	45-59	44-60
Муни мл (1+4) 100℃		ГБ/Т1232-82 ГБ8656-88	≤85	≤85	≤85
300 постоянное напряжение растяжения (МПа)	25 мин	ГБ8656-88	7.1-11.6	5.9-11.8
	35 мин		11.3-15.8	10.3-16.2	9.8-16.7
	50 мин		13.2-17.7	12.3-18.1
Прочность на растяжение ，МПа,35мин			≥22,1	≥21,1	≥21,1
Растяжимость, %, 35 мин			≥480	≥480	≥480

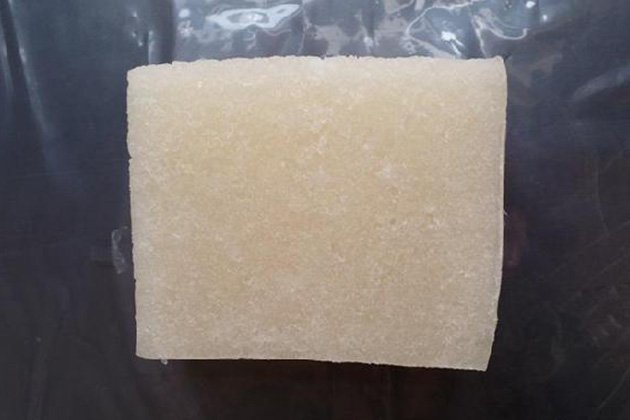

СБР1502
Элемент		Стандарт метода	Индекс качества
			Высококлассный продукт	Первоклассный продукт	Квалифицированный продукт
Волатильность,%		GB/T 6737-1997Метод термической экстракции	≤0,60	≤0,75	≤0,90
Общая зола,%		GB/T 448一1997 Метод	≤0,50
Органическая кислота,%		Метод GB/T 8657-2000 A	4.50-6.75
Мыло,%			≤0,50
Связанный стирол,%		ГБ/Т 8658-1998	22,5-24,5
Вязкость по Муни сырой резины мл (1+4) 100℃		ГБ/Т 1232.1-2000	45-55	44-56
Вязкость резиновой смеси по Муни, мл (1+4) 100℃			≤93
300 постоянное напряжение растяжения (МПа) 145 ℃	25 мин	Метод GB/T 8656-1998 А	15,5±2,0	15,5±2,5
	33 мин.		20,6±2,0	20,6±2,5
	50 мин		21,5±2,0	21,5±2,5
Предел прочности на разрыв (145°C x 35 мин), МПа			≥25,5	≥24,5
Удлинение при разрыве (145℃x35мин),%			≥340	≥330

СБР1712
Элемент	Высококлассный продукт	Квалифицированный продукт
Летучие,% (массовая доля)≤	0,60	0,80
Зола,% (массовая доля)≤	0,40
Органическая кислота, % (массовая доля)	3,90~5,70	3,65~5,85
Мыло,% (массовая доля) ≤	0,50
Содержание масла, % (массовая доля)	25,3~29,3	24,3~30,3
Связанный стирол, % (массовая доля)	22,5~24,5
Вязкость по Муни сырой резины, мл (1+4) (100℃)	44~54	43-55
Модуль упругости 300% (145°C, 35 мин), МПа	М±2,0	М±25
Предел прочности на разрыв (145°C, 35 мин), МПа≥	19.4	8.4
Относительное удлинение при растяжении (145℃, 35мин),% ≥	460
Вязкость по Муни резиновой смеси ML(1+4)(100℃)≤	70
Характеристики вулканизации	Сообщаемое значение

СБР1723
Элемент	Высококлассный продукт	Квалифицированный продукт
Летучие,% (массовая доля)≤	0,60	0,80
Зола,% (массовая доля)≤	0,40
Органическая кислота, % (массовая доля)	3,90~5,70
Мыло,% (массовая доля) ≤	0,50
Содержание масла, % (массовая доля)	25,3~29,3	24,3~30,3
Связанный стирол, % (массовая доля)	22,5~24,5
Вязкость по Муни сырой резины, мл (1+4) (100℃)	44~54	43-55
Модуль упругости 300% (145°C, 35 мин), МПа	М±2,0	М±25
Предел прочности на разрыв (145°C, 35 мин), МПа≥	17.6
Относительное удлинение при растяжении (145℃, 35мин),% ≥	420
Вязкость по Муни резиновой смеси ML(1+4)(100℃)	Предоставлено поставщиком
Характеристики вулканизации	Сообщаемое значение
